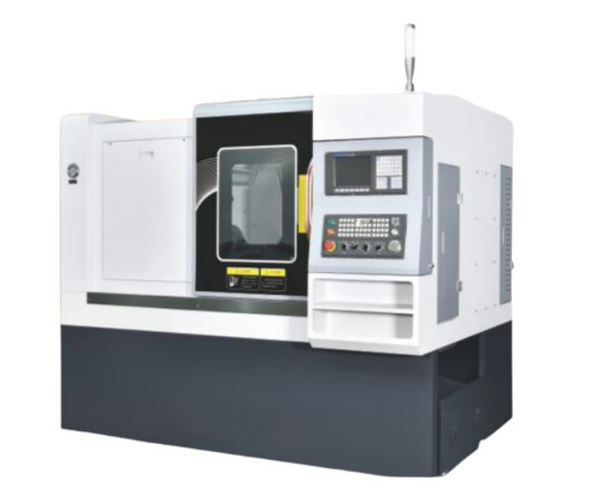

YLHK-20/25 小型高速精密斜床身数控车床系列

YLHK-20/25

小型高速精密斜床身数控车床系列

Small high-speed precision inclined bed CNC lathe series

一，设备特点 FEATURE

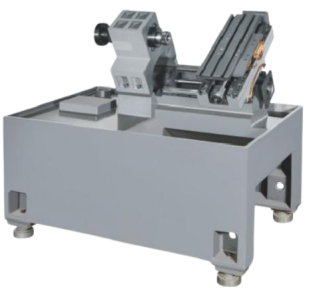

■本机床是为加工小直径零件而设计的省空间小型车床，具有体积小、行程大、主轴转数高、进给高精度、易操作、易维护等特点。

■主轴采用套筒式主轴，易维修；丝杆采用预紧装置可有效保证产品尺寸精度的要求；刀具系统采用排刀换刀方式，缩短换刀时间。

二，标准配置 Standard configuration

工作灯

排刀座一套

冷却系统

气压单元一套

常用工具

气动夹紧装置

新代系统

三，选配配置 Optional configuration

送料机

可选日本三菱系统

四，技术参数 PARAMETERS

项目Project		单位	YLHK-20	YLHK-25
床身上最大回转直径 Maximum tuning diameter on the bed		mm	φ240	φ240
最大切削长度Cutting length		mm	100	100
滑板上最大回转直径 Maximum turning diameter on the skateboard		mm	φ60	φ100
主轴孔直径 Spindle hole diameter		mm	φ31	φ38
最大通遏棒料直径 Maximum through bar diameter		mm	φ20	φ25
主轴转速葩圈Spindle speed range		r/min	0-8000	0-8000
主需横功率Main motor power		kw	4KW	4KW
X/Z轴快移速度X/Z axis fast moving speed		m/min	24/26	24/26
X轴行程X-axis travel		mm	220	220
Z轴行程Z-axis travel		mm	200	200
刀架型式，Tool holder type		排刀	30	50
加工精度Precision			IT6	IT6
定位精度Positioning accuracy	X轴	mm	0.005	0.005
	Z轴	mm	0.005	0.005
重复定位精度Repeatability	X轴	mm	0.002	0.002
	Z轴	mm	0.002	0.002
横床重量Machine weight	主机	kg	1600	1800
横床外形Machine shape	L×W×H	mm	1270×1100×1660	1270×1100×1660
