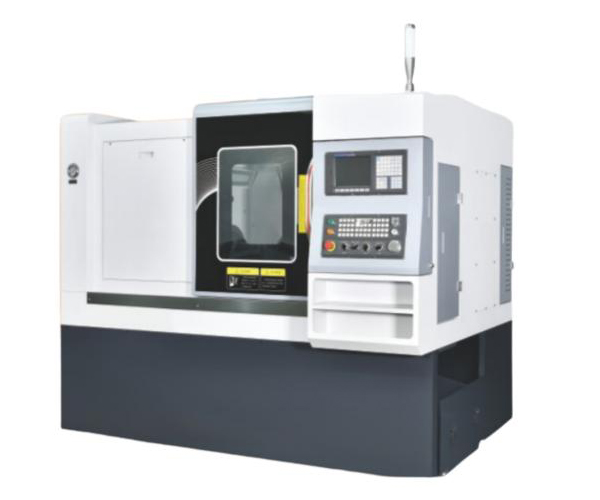

YLHK-25/36 精密斜床身排刀车床系列

YLHK-25/36

精密斜床身排刀车床系列

Precision slant bed machine lathe

标准配置 Standard configuration

工作灯

排刀座一套

筒夹座

冷却系统

油压单元

常用工具

筒夹头一件

脚踏开关

操作说明书

选配配置 Optional configuration

送料机

卡盘

设备特点 FEATURE

■本系列数控车床是针对中小型零件精密高速加工并吸收国内外先进理念而设计的，其构思新颖、配置高档、制作精良，使得整机性能效果在同类机床比较中脱颖而出，鹤立鸡群。它拥有的四“高”特点高精度、高效率、高度自动化、高可靠性，在机床行业中独树一帜，遥遥领先。

■铸件均采用公司优质的树脂砂造型的特高强度铸铁，刚性好，稳定性强。底座床身一体式铸造加宽加长底座，45℃斜床身结构，具有较高的稳定性和吸震性能，采用对称性设计，导轨加大跨距，合理的导轨长度比例，优质铸件材质经振动时效处理消除铸件内应力，保证机器稳定性。

■系统采用高品质性能的新代系统，其便捷的操作极大地方便广大客户的使用要求。

■主轴部件采用套筒式主轴，使用套筒式主轴部件，可以在使用多年后有效的进行整体换装，减少维修时间，使得客户极大地有效使用设备进行生产。

■丝杆及预紧装置采用预拉丝杆和精密丝杆轴承，保证了产品尺寸精度，有效解决客户加工精度的要求。

■刀具系统采用刀架板排刀换刀方式，缩短换刀时间，增加了客户生产效率。

技术参数 PARAMETERS

项目Project		单位	YLHK-25	YLHK-36标准型
床身上最大回转直径 Maximum turning diameter on the bed		mm	φ400	φ400
最大切削长度Cutting length		mm	300	300
滑板上最大回转直径 Maximum turning diameter on the skateboard		mm	φ100	100
主轴头型式Spindle head type			A2-4	A2-4
主轴孔直径 Spindle hole diameter		mm	φ36	φ36
最大通遏棒料直径 Maximum through bar diameter		mm	φ25	φ35
主轴转速范围 Spindle speed range		r/min	0-8000	0-6000
主常横功率Main motor power		kw	3/4KW	3.7/5.5KW
卡盥直径 Chuck diameter		inch	5”	5"
VZ轴快珍速度X/Z axis fast moving speed		m/min	24/26	24/26
X轴行程X-axis travel		mm	340	340
Z轴行程Z-axis travel		mm	300	300
尾座体行程Tail stock stroke		mm	无	无
尾座套筒行程Tail stock sleeve stroke		mm	无	无
刀架型式，Tool holder type		排刀	50	50
加工精度Precision			IT6	IT6
定位精度Positioning accuracy	X轴	mm	0.005	0.005
定位精度Positioning accuracy	z轴	mm	0.005	0.005
重复定位精度Repeatability	X轴	mm	0.002	0.002
重复定位精度Repeatability	Z轴	mm	0.002	0.002
横床重量Machine weight	主机 Host	kg	2300	2350
端床外形Machine shape	L×W×H	mm	1850×1300×1620	1850×1300×1620
